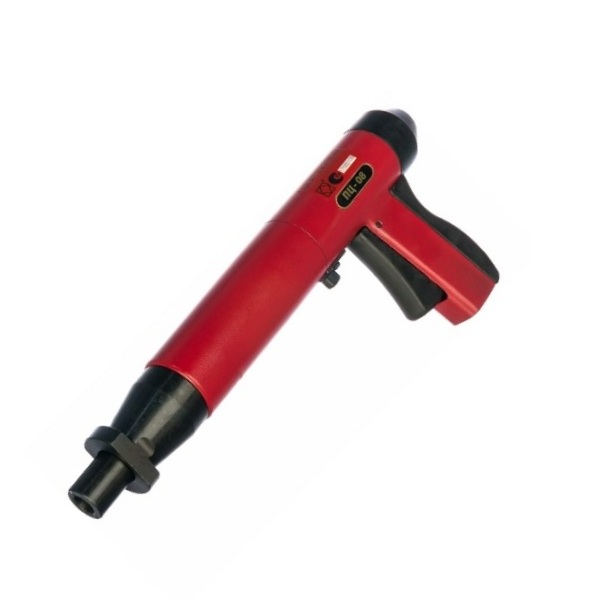

Пистолет монтажный GFT603 (аналог ПЦ-08, ППМ-603)
Пистолет монтажный поршневой GFT603 (аналог ПЦ-08, ППМ-603) разработан с учетом современных требований строительной индустрии, сочетает простоту и надежность конструкции, безопасность эксплуатации, обеспечивая высокое качество производимых работ.
Пистолет GFT603 (аналог ПЦ-08, ППМ-603) комплектуется двумя направляющими различного диаметра – 8 и 12мм, является универсальным инструментом для установки широкого ассортимента дюбелей различного назначения.

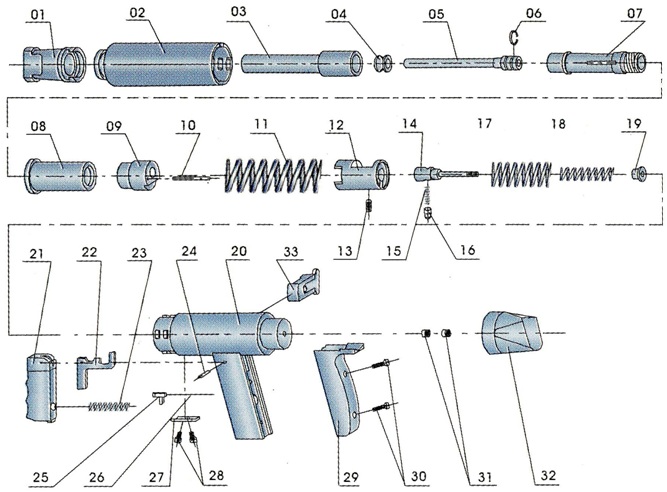

Схема сборки и детали
|
№ |
Наименование |
№ |
Наименование |
№ |
Наименование |
|
1 |
Упор |
12 |
Держатель поршня |
23 |
Возвратная пружина курка |
|
2 |
Внешний короб |
13 |
Винт |
24 |
Ось курка 4х26 |
|
3 |
Направитель крепежа |
14 |
Ударник |
25 |
Пластина стальная |
|
4 |
Амортизатор |
15 |
Пружина штока торможения |
26 |
Возвратная пружина стальной пластины |
|
5 |
Поршень |
16 |
Шток торможения |
27 |
Крышка пластины стальной |
|
6 |
Поршневое кольцо |
17 |
Пружина держателя ударника |
28 |
Винт М4х8 |
|
7 |
Ствол |
18 |
Пружина ударника |
29 |
Рукоятка |
|
8 |
Короб патронника |
19 |
Втулка |
30 |
Винт М4х16 |
|
9 |
Патронник |
20 |
Корпус рукоятки |
31 |
Гайка М5 |
|
10 |
Чека 4x43 |
21 |
Спусковой механизм |
32 |
Задний колпак |
|
11 |
Возвратная пружина |
22 |
Курок спускового механизма |
33 |
Устройство подачи патрона L18 |
